lib3mf 集成系列（一）：编译与示例测试
学习flutter有半个月了, 看Flutter实战看得看不下去了, 打算写点东西练练手.
又不想写基础的UI界面, 所以想试试Flutter FFI, 以及和安卓原生的交互, 再牵涉到一些OpenGL的渲染.
于是就有了此文.
本文是系列文章的一部分, 主要记录如何编译lib3mf, 以及基础用法.
为保证环境一致, 编译时基于9ada20e4287fec118a29d5643f5714ea68302e21 (master分支当时的最新提交)
3MF（3D Manufacturing Format）是一种专为3D打印设计的开放式、基于XML的文档格式，旨在解决STL等传统格式信息缺失的问题。它能在一个压缩文件中完整描述模型几何形状、颜色、材质、支撑和打印参数，2025年已成为国际标准(ISO/IEC 25422:2025)。
lib3mf介绍lib3mf 是一个开源的 C++ 库，用于读写 3MF 文件。它提供了 3MF 文件的完整实现，包括 3MF 核心规范以及所有相关的扩展。
准备工作下载源码1 | git clone https://github.com/3MFConsortium/lib3mf.git |
1 | mkdir build |
成功编译后, 生成的文件位于build目录下, 包含lib3mf.2.dylib等依赖库.
lib3mf 的 C++ 示例程序涵盖了从基础几何体生成到高级扩展（如点阵、切片、加密）的应用场景。
直接编译会提示缺少头文件和库文件, 需要修复CMakeLists.txt文件.
修复CMakeLists.txt内路径错误主要是路径错误, 直接编译报找不到lib3mf_implicit.hpp和lib3mf库找不到问题, 需要手动修复include_directories和link_directories等路径.
后面我编译的是CPP目录下的Example, 所以路径修改如下:1
include_directories(${CMAKE_CURRENT_SOURCE_DIR}/../../Bindings/Cpp)
1
include_directories(${CMAKE_CURRENT_SOURCE_DIR}/../../../Autogenerated/Bindings/Cpp)
1
link_directories(${CMAKE_CURRENT_SOURCE_DIR}/../../Bin)
1
link_directories(${CMAKE_CURRENT_SOURCE_DIR}/../../../build)
1
add_custom_command(TARGET ${MyTarget} POST_BUILD COMMAND ${CMAKE_COMMAND} -E copy_if_different "${CMAKE_CURRENT_SOURCE_DIR}/../../Bin/lib3mf.${LSUFFIX}" $<TARGET_FILE_DIR:${MyTarget}>/lib3mf${LSUFFIXOUT})
1
add_custom_command(TARGET ${MyTarget} POST_BUILD COMMAND ${CMAKE_COMMAND} -E copy_if_different "${CMAKE_CURRENT_SOURCE_DIR}/../../../build/lib3mf.${LSUFFIX}" $<TARGET_FILE_DIR:${MyTarget}>/lib3mf${LSUFFIXOUT})
再次make得到可执行文件1
2
3
4
5
6❯ ls
CMakeCache.txt Example_Components Example_SecureCube GenerateVS2017.bat lib3mf.2.dylib
CMakeFiles Example_Converter Example_Slice GenerateVS2019.bat
CMakeLists.txt Example_Cube Example_TextureCube Makefile
Example_BeamLattice Example_ExtractInfo GenerateMake.sh Source
Example_ColorCube Example_FillMeshWithGyroid GenerateVS2015.bat cmake_install.cmake
运行Example_ColorCube得到了一个colorcube.3mf, 原来这是生成3mf文件的例子

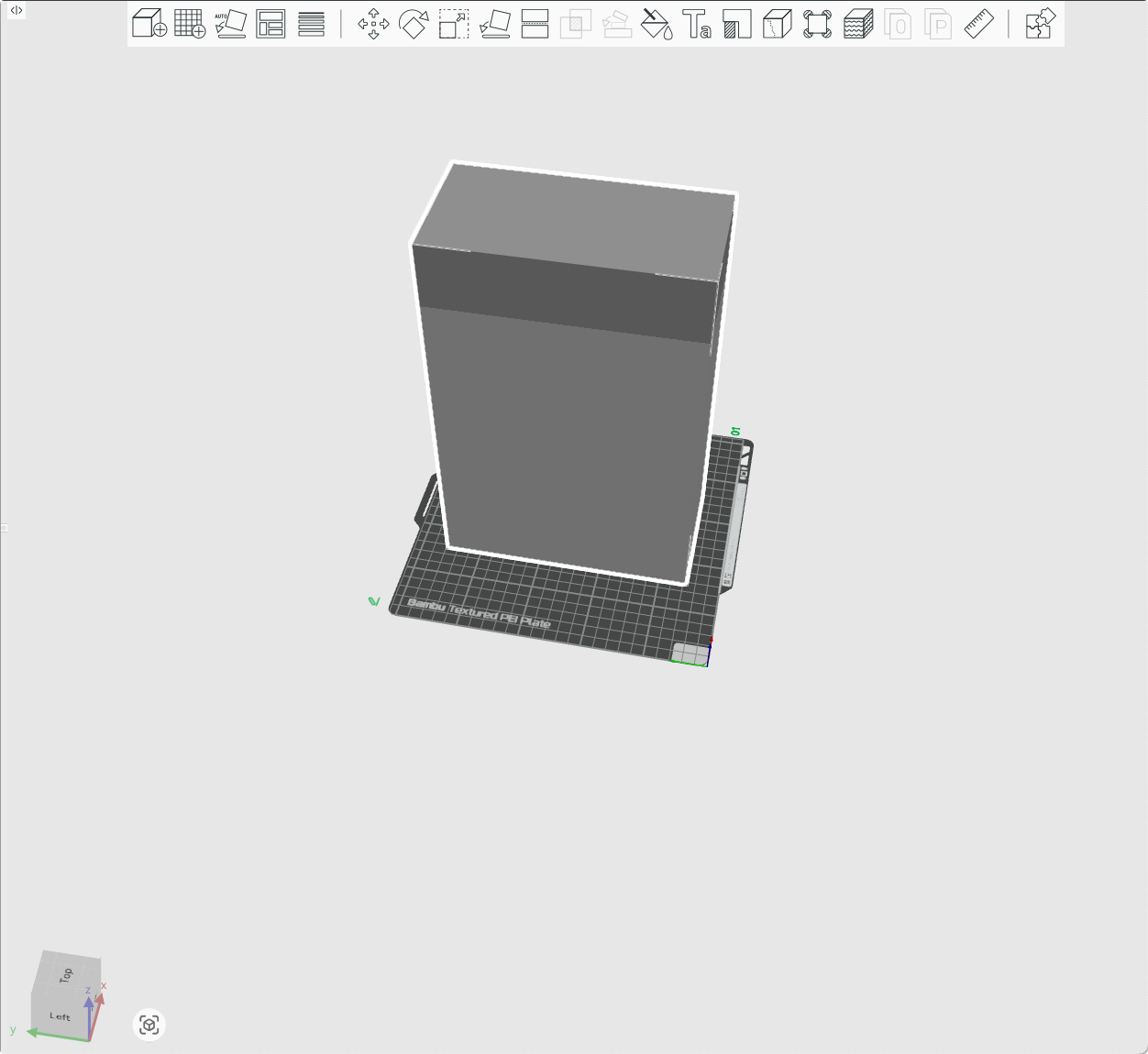

使用Bambu Studio打开后预览模型
发现不是立方体, 但是不知道为啥例子叫做Cube, 而且没有颜色.
为了验证颜色, 使用MeshLab打开正确识别到了颜色
前面步骤编译出了所有的Example可执行文件, 索性在这里记录下所有的Example的功能, 以及在不同查看器中的表现.
1. 基础模型与转换| 示例名称 | 功能描述 | 兼容性与备注 | 预览图 |
|---|---|---|---|
| Cube | 普通长方体模型 | 最基础的几何体生成示例。 | |

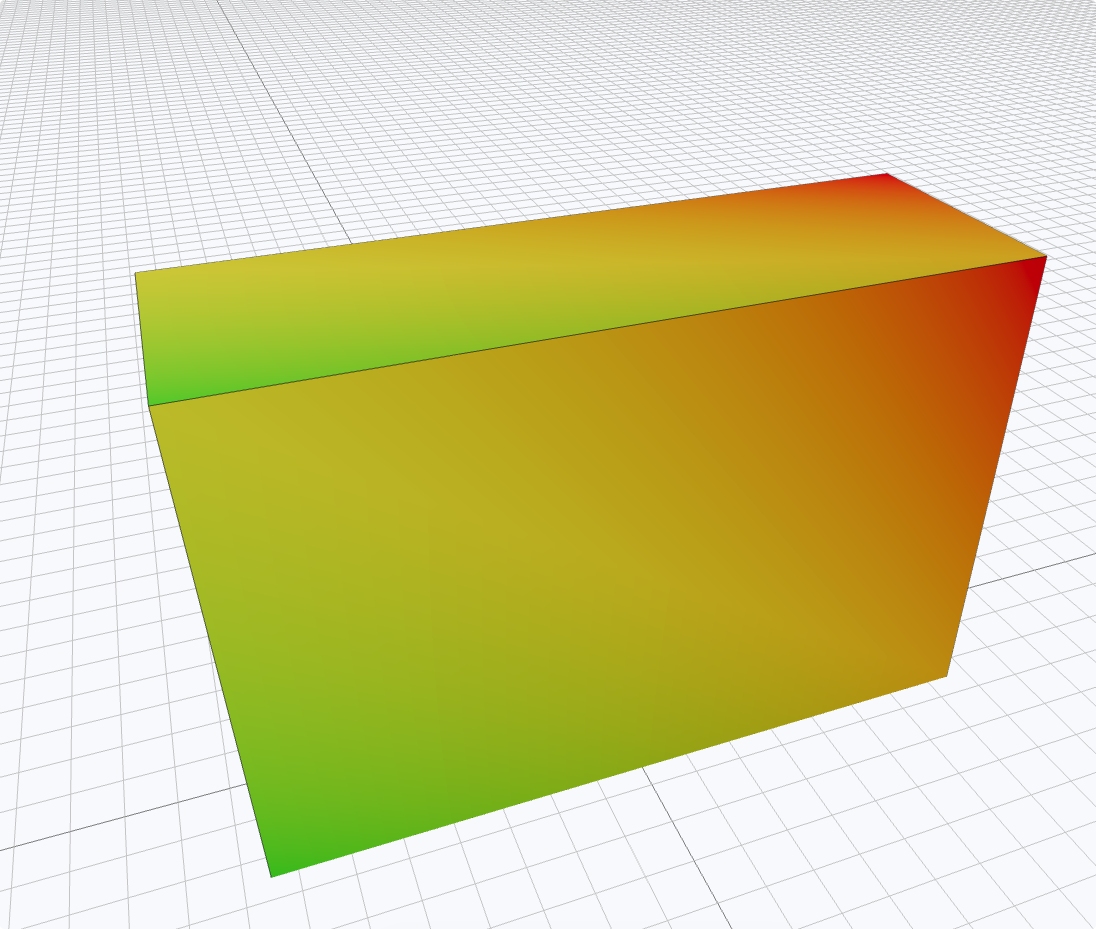

| ColorCube | 彩色长方体 | 演示如何为模型添加颜色属性。 |  |

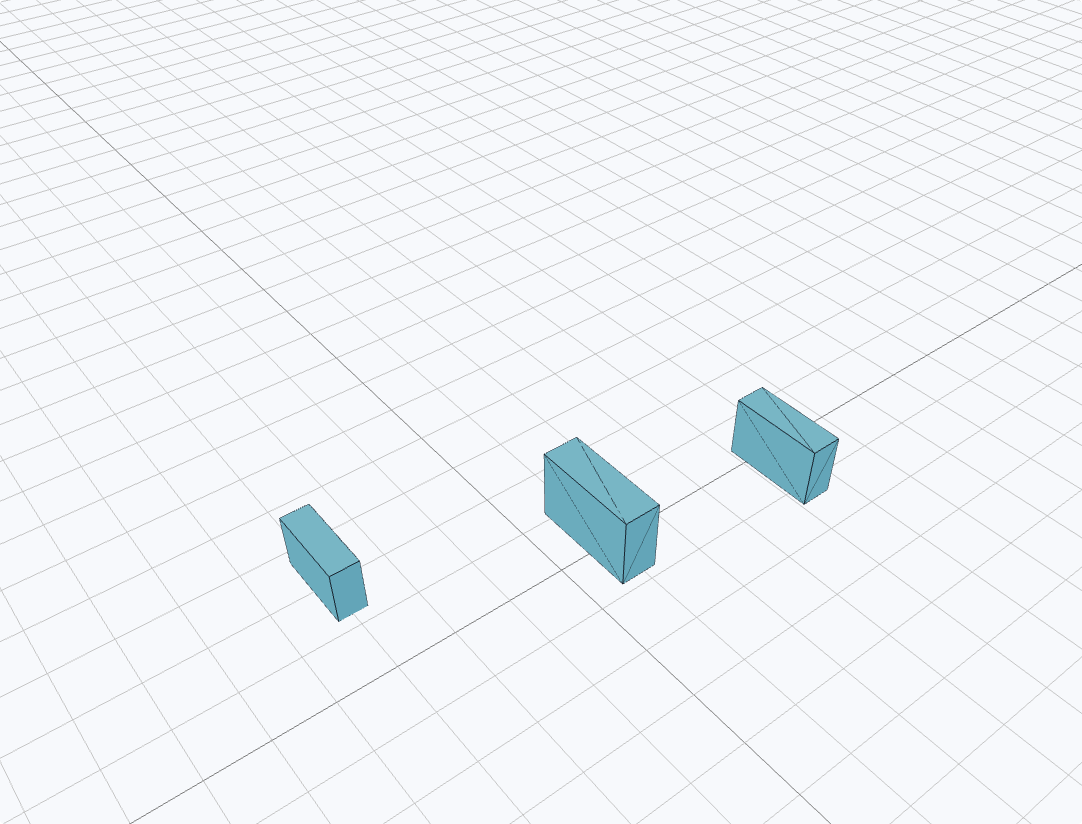

| Components | 对象复用特性 | 生成多个不同位置的长方体，支持导出 STL/3MF。 |  |
| Converter | 格式转换 | 实现 3MF ↔ STL 的双向转换。 | - |
| ExtractInfo | 信息提取 | 从 3MF 文件中读取并打印模型元数据。 | - |
2. 复杂结构与兼容性分析
针对 3MF 高级扩展（Lattice）的专项测试：
| 示例名称 | 核心原理 | 查看器表现 (Bambu Studio/ MeshLab / 3mfViewer) | 预览图 |
|---|---|---|---|

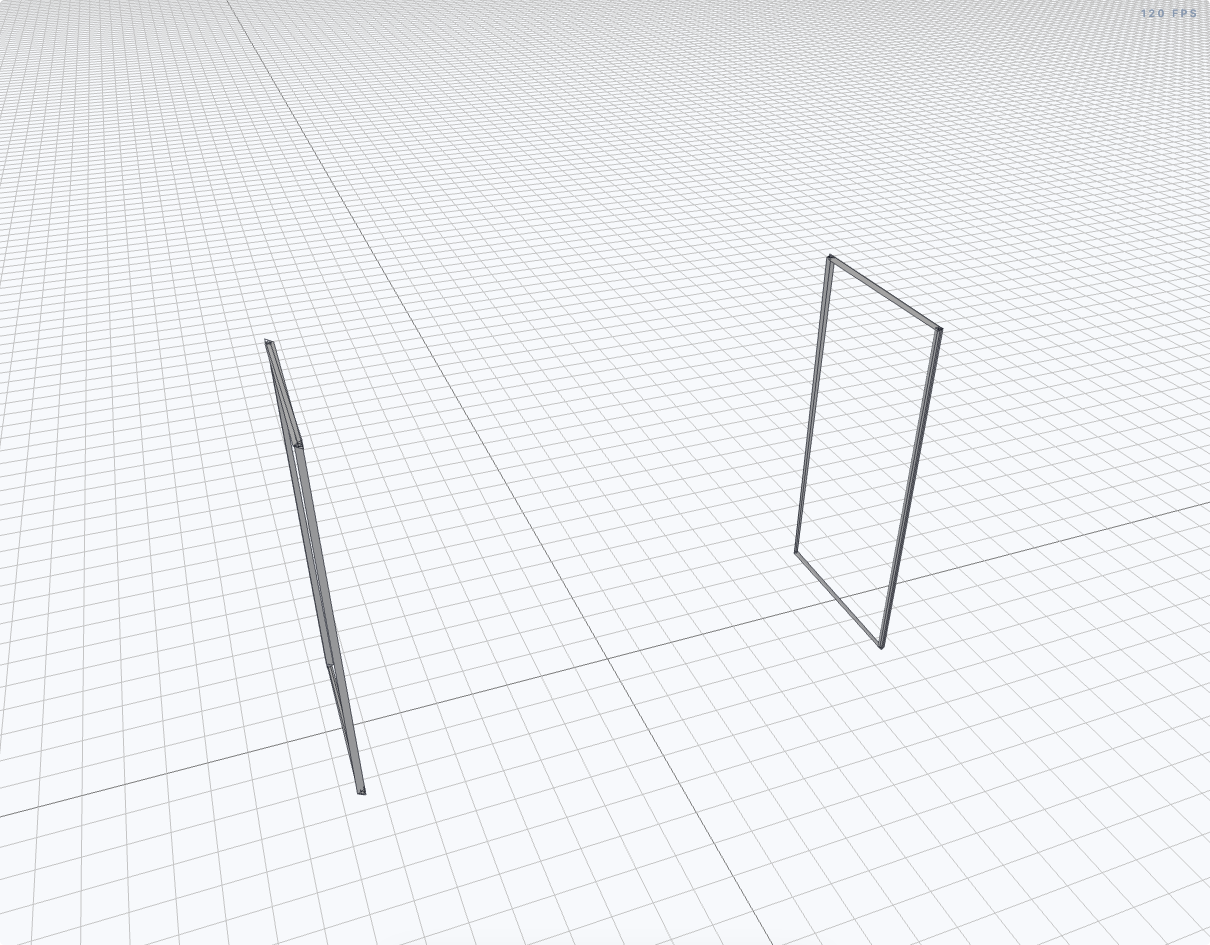

| BeamLattice | 基于“梁”单元（Beam Lattice）的框架。 | Bambu Studio打不开；MeshLab仅显轮廓；3mfViewer支持良好。 |  |
| FillMeshGyroid | 数学公式生成的 Gyroid 陀螺面点阵。 | Bambu Studio/3mfViewer均无法打开。 | - |
3MF 并非单一标准，它由 Core Spec 和多个 Extensions 组成, 不同切片软件可能会按需实现Extensions。
3. 功能扩展示例
- Slice (内置切片)
- 功能: 生成包含内置切片信息的 3MF 文件。
- 表现: Bambu Studio 忽略了此信息；但在 3mf Viewer 中，右侧会出现专用的 Slice 滑动条供逐层观察。
- SecureCube (安全扩展)
- 功能: 演示 3MF 的安全内容扩展（如加密、数字签名）。
- 状态: 暂未深入研究。
在进入下一篇之前，我们需要确认编译出的动态库是否符合 FFI 调用要求。
检查导出符号使用 nm -gU lib3mf.2.dylib 检查。lib3mf 提供了专门的 C-Wrapper，这对于 Flutter（仅能直接调用 C 风格接口）至关重要。1
2
3
4
5
6
7
8❯ nm -gU lib3mf.2.dylib
00000000001abe30 T _lib3mf_accessright_getconsumer
00000000001ac8ec T _lib3mf_accessright_getdigestmethod
00000000001ac54c T _lib3mf_accessright_getmgfalgorithm
00000000001ac1b4 T _lib3mf_accessright_getwrappingalgorithm
00000000001e09fc T _lib3mf_acquire
000000000016c3fc T _lib3mf_attachment_getpath
...
lib3mf 使用句柄（Handle）管理对象，这意味着在 Flutter 侧我们需要维护一套指针映射，防止内存泄漏。
总结本文完成了 lib3mf 的环境搭建与功能验证。虽然部分高级扩展在商用切片软件中兼容性不佳，但 lib3mf 强大的 C-API 为我们在 Flutter 中操作 3D 模型提供了坚实基础。
