联想拯救者 R720 键盘矩阵逆向
联想拯救者R720 键盘矩阵逆向序
阅读更多朋友托我帮他的R720笔记本改装成KVM.于是便有了此文.
键盘介绍主流键盘基本上都是矩阵键盘.这种方式比较节省IO.这块R720也不例外.
R720的键盘一共有96个键,用矩阵键盘的方式,理论上需要(6+16=22)个IO.(其实还是挺多的)
为了避免鬼键,实际的接线比理想情况下复杂.
而且相较于很多DIY机械键盘的直来直去线路:

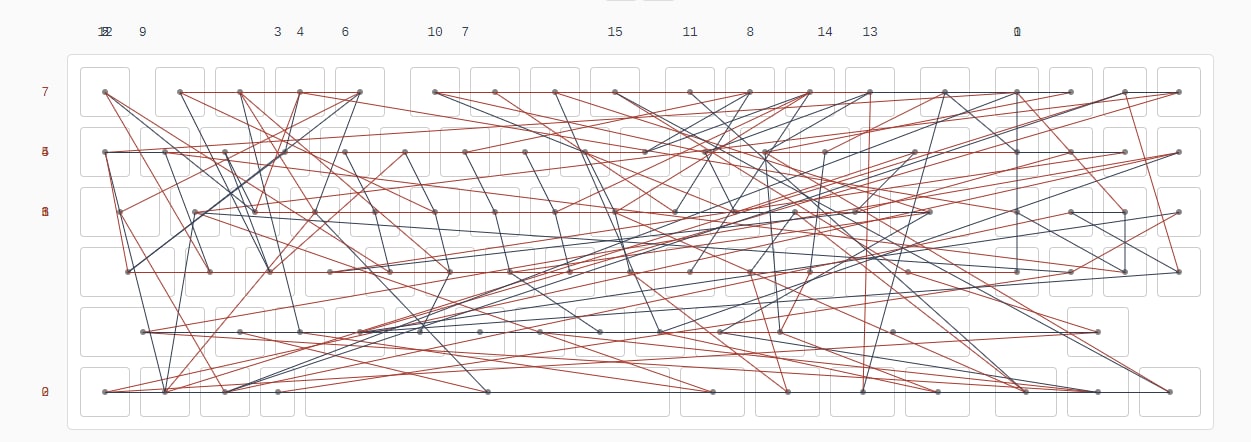

R720这块键盘的内部Wiring就显得很乱了:
刚测出结果的时候,总感觉自己一定是弄错了什么地方.直到后来搜到了一款名叫Framework Laptop的笔记本,有着类似的KeyMap才放下心来.
